Принцип работы посудомоечной машины

Опубликовано: 02.09.2018

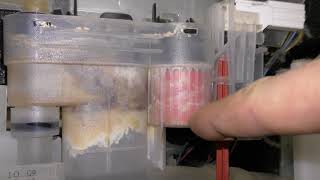

видео Принцип работы посудомоечной машины

Как работает посудомойка. Описание принципа.

Принцип работы посудомоечной машины основывается на трех китах: соль, порошок, ополаскиватель. Компонентам женщины благодарны: больше не портят ногти, кожу на руках моющими средствами, водой. Чтобы заставить концепцию работать, опишем массу устройств, механизмов. Рассмотрим в меру сил, возможностей. Истории развития посудомоечных машин в обзоре не будет. Расскажем потом (найдете массу любопытной информации). Не все перечисленные технологии входят в принцип действия посудомоечной машины бюджетного варианта. Просто раскрываем тему, знакомим читателя с любопытными фактами!



Входной шланг, защита от протечек

Человек неосведомленный считает: входной шланг не содержит интересных подробностей. Ответ на вопрос, почему не работает посудомоечная машина, частенько кроется здесь. На стыке со стояком использовано море любопытных технологий. Защита от протечек. Слышали, в посудомоечных машинах опция бывает полной или частичной:


Принцип работы посудомоечной машины

При полной защите от протечек, поддон корпуса дополнен датчиком, в простейшем случае поплавкового типа, который определяет наличие воды. Таковая обнаруживается, подается электрический сигнал. На конце шланга видим очередной датчик-клапан, отвечающий за обнаружение, локализацию протечек тракта меж стояком и корпусом. В случае частичной защиты присутствует поплавковый клапан в поддоне. Шланг лишен защиты.


Работа посудомоечной машины изнутри

Теперь подробнее. Начнем корпусом. Вход украшен перекрывным клапаном. Если датчик поддона фиксирует наличие воды, подается специальный сигнал на прекращение забора. Оставшаяся жидкость сливается дренажным (водоотливным) насосом в канализацию. Цикл работы прекращается, часто появляется сообщение об ошибке.

Когда от протечек защищен шланг, роль играет давление. Если фиксируется падение величины на входе, клапан, располагающийся на конце наливного шланга, перекрывается. Электрический, потому внутри шланга идут провода для управления подсистемой защиты от протечек. Нигде толком не написано, сможет ли посудомоечная машина отличить падение воды в стояке от протечки, но считаем, что солидные устройства смогут. Электроника должна замерить перепад давлений входа шланга и выхода. При малейшем несовпадении пора бить тревогу.

Домыслы подтверждаются рекламными заявлениями производителей посудомоечных машин, утверждающими: электронная подсистема защиты от протечек чувствительнее. Поясним! Чтобы заметить падение давления стояка, феноменальной чуткостью обладать не нужно. Следовательно, речь касается разницы. Слабые протечки шланга будут зафиксированы. Результата подобного сегодня не даст внешняя система защиты. Наружные датчики Аквастража зафиксируют потоп по прошествии времени. Электроника дорогой посудомоечной машины реагирует мгновенно.

Шланг рассчитан на резьбу три четверти дюйма, избегайте перебарщивать с натягом в области перекрывного клапана. Хватит 10 Н·м.

Впускной клапан и фильтр

Толком не написано буклетами, вода входит внутрь корпуса под давлением стояка. Принцип работы посудомоечной машины Bosch подразумевает пропускную способность системы наливного шланга, равную 10-ти литрам в минуту. Чтобы избавить тарелки и чуткий внутренний насос от гадости, место входа наливного шланга в корпус дополняют специальным фильтром грубой очистки. Задержит куски ржавчины, окалины, прочие крупнодисперсные частицы. Периодически фильтр чистят, перекрыв кран стояка, вывинтив наливной шланг. Вслед впускному клапану вода заполняет специальную емкость. Уровень достигнет заданного, начинается подогрев ТЭНом. Нагреватель защищают от накипи, каждый кубический сантиметр жидкости анализируется датчиком жесткости, при необходимости разбавляется солью из специального отсека.

Коснемся темы подробнее. Емкость с рапой прячется под дном рабочего отсека. Гладкая сталь пола украшена отвинчивающейся пробкой, здесь происходит пополнение запасов соли посудомоечной машиной. О необходимости подобной операции сигнализирует специальный датчик миганием лампочки передней панели.

Рециркуляционный насос

Вода достигает нужной температуры, требуется подать струю на разбрызгиватели. Вращающиеся коромысла рабочей камеры, числом достигают трех. Основной насос считают сердцем, обеспечивающим кипучую работу посудомоечной машины. Забирает воду из внутренней емкости, через специальный профиль подает коромыслам. Иногда сердце снабжается проточным водонагревателем, уменьшая время рабочего цикла. Значение температуры контролируется датчиками, термореле.

Смысл работы рециркуляционного насоса: медленнее поднимается уровень воды, экономичнее машина. Требует пониженных оборотов, выдаваемых только синхронные двигатели, работающими по инверторной схеме питания. Одновременно достигается пониженный уровень шума и долговечность оборудования.

Труба особой формы сужается кверху. Чтобы достичь одинакового напора во всех точках выхода из коромысел. Разбрызгивающие отверстия диаметра настолько малого, что внутрь едва-едва пролезет зубочистка, расположены слегка под углом, за счет создаваемой реактивной тяги коромысла вращаются. Подход обеспечит скорость струи 150 км/ч, умные машины умеют регулировать параметр в зависимости от уровня загрязнения посуды. Чем тарелки страшнее на вид, тем будут тщательнее отшельмованы. Определением загрязненности занят специальный датчик.

Фильтры и дренажный насос

Когда грязная вода стекла с тарелок, жидкость очищают для повторного использования. Занято два фильтра:

грубый — цилиндрический, вкрученный в дно рабочего отсека; мелкий – сетчатый вокруг грубого фильтра.

Чтобы пояснить работу, придется узнать, зачем нужны порошок, ополаскиватель. Если смотреть на вопрос, как работает посудомоечная машина, упрощенно, выделим три основных этапа цикла:

Мытье с моющим средством. Первое ополаскивание холодной водой. Второе ополаскивание горячей водой с добавлением ополаскивателя.

Отбросили в сторону замачивание, если подробно рассмотреть потребление воды посудомоечной машиной, придется размер обзора удвоить. В первом круге добавляется моющее средство. На дно падают остатки пищи, обеспечивающие занятость фильтрами. Часть воды проходит на второй круг через сетку, другая должна сперва избавиться от крошек цилиндром.

Иногда приходится вывинчивать фильтр, чистить, большая часть грязи удаляется автоматически. Процесс идет по кругу, пока специальные датчики не решат: жидкость настолько грязная, что пора слить отходы в канализацию (читайте ниже).

При удовлетворительном качестве, например, первого шага машина переходит ко второму. Заново набирается холодная вода, чтобы не повредила хрупкую посуду, за стенкой рабочего отсека внедрен теплообменник. Пройдя через него, поток не холодный. Поможет избежать температурного шока. Последнее полоскание будет горячим, упрощая процесс сушки. Если на втором шаге воду подогреть, фужеры не расколются перепадом температур.

Ополаскиватель вмещен специальным отсеком дверцы, по мере надобности вливается внутрь. Порошок находится неподалеку, всыпается подобным образом, но на первом шаге. Потребление чистящего средства посудомоечной машиной регулируется специальными датчиками, занятыми чаще отслеживанием количества пены. А отработанной жидкостью занимается дренажный насос. Узел устроен пропускать крошки, прочие остатки пищи. Сливной шланг для этих же целей большего диаметра, нежели наливной. Накладываются ограничения на прокладку коммуникаций, чтобы уменьшить потребление электричества посудомоечной машиной, облегчить жизнь насосу.

Не поняли, работают ли оба насоса от одного двигателя через редуктор, скорее – нет, чем да. Читатель обладает большей информацией, располагая посудомойкой, пригодной для разборки, анализа устройства.

Сушка

О том, как устроена посудомоечная машина, можно говорить часами, решили, для одного раза достаточно. Напоследок поговорим о сушке. Различают следующие виды:

Турбо. Конденсационная.

В первом случае процесс напоминаем происходящее внутри стиральной машины LG или Samsung. Доступен вентилятор, прогоняющий жаркий воздух через рабочую камеру. Испарившаяся жидкость выбрасывается на кухню. Способ скоростной и энергозатратный.

Сегодня большинство посудомоечных машин снабжено конденсационной сушкой, при которой влага испаряется сама, выпадает росой на стенках рабочей камеры, стекает к дренажному насосу. Помпа качает потихоньку, пока видит, что качать.

Располагаем сведениями, в некоторых посудомоечных машинах встроены сушки с участием теплообменника, реклама на слухи не реагирует, предлагаем не забивать голову лишней информацией. Время работы посудомоечной машины отображается специальным индикатором, время на сегодня вышло! До встречи.
